24芯ODF箱与ODF储纤单元在光纤配线架中的核心作用解析

24芯ODF箱与ODF储纤单元在光纤配线架中的核心作用解析

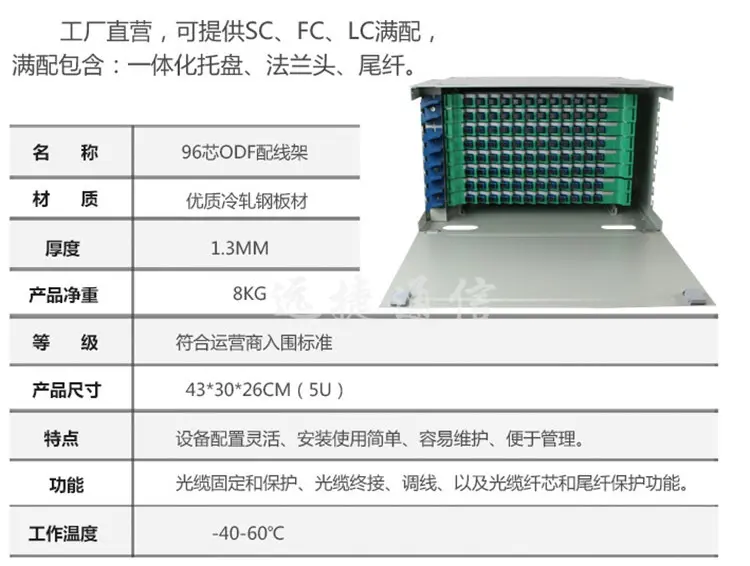

一、ODF光纤配线架概述

ODF(Optical Distribution Frame)即光纤配线架,是光通信网络中用于光纤线路连接、分配和调度的核心设备。它广泛应用于电信机房、数据中心、安防监控等场景,承担着光纤终接、光纤跳线管理、以及光纤线路保护等重要功能。根据容量不同,ODF配线架可分为多种规格,其中24芯ODF箱是中小型应用场景中最常见的一种。

二、24芯ODF箱的详细解读

2.1 基本定义

24芯ODF箱是指最大可容纳24芯光纤进行熔接、端接和配线管理的壁挂式或机架式光纤配线设备。它通常配备有光纤适配器面板(如FC、SC、LC等接口类型)、熔接盘、以及进出线孔等结构,能够实现光缆的引入、固定、剥开、熔接和配线跳接等全套操作。

2.2 主要结构组成

  • 箱体:一般为金属材质(冷轧钢板或铝合金),具备良好的机械强度和防腐性能,表面经过静电喷塑处理。
  • 适配器面板:用于安装光纤适配器(法兰盘),标准配置为24个适配器安装位,可根据需求选择SC、LC、FC等不同接口。
  • 熔接盘(储纤盘):用于光纤熔接点的保护和盘绕,保证光纤弯曲半径符合标准,避免信号衰减。
  • 光缆固定装置:包括光缆夹、加强芯固定座等,确保光缆引入后稳固不松动。
  • 进缆孔与出纤孔:分别用于光缆的进入和跳纤的引出,通常配备密封胶圈以防尘防潮。

2.3 应用场景

24芯ODF箱适用于光纤芯数需求较低的场景,如:
- 小区或楼宇的光纤到户(FTTH)配线节点
- 中小型企业网络机房
- 安防监控系统的光纤汇聚点
- 室外光缆交接箱内的终端配线模块

三、ODF储纤单元的功能与意义

3.1 什么是ODF储纤单元

ODF储纤单元(又称储纤盘、盘纤盒或余纤存储模块)是ODF配线架中专门用于存储和盘绕富余光纤的部件。当光缆熔接完成后,多余的光纤长度需要在储纤单元中有序盘绕,以确保光纤不受损伤且信号传输稳定。

3.2 核心功能

  1. 余纤存储:为熔接后的余纤提供充足的存储空间,避免光纤因过长而凌乱或受损。
  2. 弯曲半径控制:储纤单元内部设有导纤槽和限弯结构,确保光纤弯曲半径不小于30mm(通常要求),防止弯曲损耗。
  3. 光纤保护:为裸纤和熔接点提供机械保护,防止外力挤压和灰尘污染。
  4. 有序管理:通过合理的走线槽设计,使光纤排列整齐,便于后期维护和故障排查。

3.3 与ODF配线架的配合关系

在ODF光纤配线架中,储纤单元通常与熔接盘一体化设计,安装在配线架内部。每个储纤单元可支持一定芯数(常见为12芯或24芯)的光纤盘绕,多个储纤单元可叠加安装,灵活扩展配线架的容量。

四、24芯ODF箱 / ODF储纤单元 / 配线架采购选型要点

在选择和采购24芯ODF箱、ODF储纤单元及相关配线架产品时,建议重点关注以下方面:

| 选型要素 | 说明 |
|---------|------|
| 接口类型 | 根据现网设备选择SC/LC/FC适配器,LC密度更高 |
| 箱体材质 | 优先选用冷轧钢板,厚度不低于0.8mm,室外型需加强防护 |
| 储纤容量 | 确保储纤单元能容纳每芯至少0.5~1米的余纤长度 |
| 安装方式 | 分清壁挂式、机架式(19英寸/21英寸)等安装需求 |
| 环境适应性 | 室外使用需考虑防水、防尘、防腐蚀等级 |
| 扩展性 | 预留一定冗余容量,便于后期扩容 |
| 品牌与资质 | 选择通过ISO认证、电信入网许可的正规厂家 |

五、

24芯ODF箱是光纤接入网中不可或缺的基础设施,它结合了光纤终接、熔接保护和配线调度等多重功能。而ODF储纤单元作为其中的关键组件,直接关系到光纤线路的安全性和传输质量。在实际应用中,通信工程人员和采购方应根据具体的光纤芯数、接口标准、安装环境和扩展需求,科学选型24芯 ODF光纤配线架及其配套储纤单元,从而构建高效、可靠的光纤配线系统。

关键词:24芯ODF箱、ODF储纤单元、光纤配线架、ODF配线架、光纤熔接盘、光通信设备
